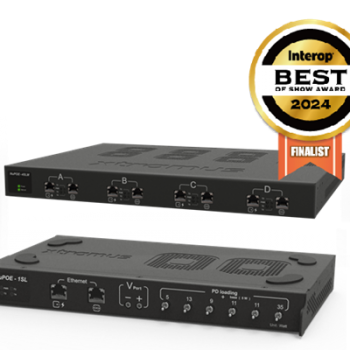

PoE負荷テスター NuPoE 1SL/4SLシリーズ
⼨法
NuPOE 1SL ：300 mm x 162.8 mm x 35.6 mm
NuPOE 4SLM：443.6 mm x 322.5 mm x 44 mm
NuPOE 1SL 1 スロット⽤ PoE 負荷テスター（最⼤ 85W）
NuPOE 4SLM 4 スロット⽤ PoE 負荷テスター（各ポート最⼤ 85W）
NuPOE 4SLM-90-W 4 スロット⽤ PoE 負荷テスター（各ポート 90W）
NuPOE-1SL/N は IEEE 802.3bt と 802.3af/at に準拠した PoE 負荷試験に最適なテストデバイスです。
NuPOE-1SL は１チャネルあたり最⼤ 85W、また進化した NuPOE 4SLM は、4 × 85W で構成され、
各ポートは個別に試験できます。
さらにウェブと Telnet に対応している為ユーザーはリモートから設定可能です。
802.3bt には、シングルシグネチャとデュアルシグネチャと呼ばれる 2 種類の新しい PD トポロジーが
導⼊されており、NuPOE 1SL とNuPOE 4SLM は に、シングルシグネチャに対応しています。
802.3bt には合計 9 つの PoE クラスが存在し、シングルシグネチャでは接続された PD の最⼤消費電⼒
を⾃動で検出し、適合した PoE クラスを⾃動定義します。
NuPOE1SL または NuPOE4SLM は 2 つの RJ 45 ポートをペアで提供し、データと電⼒を分離します。
NuStream シリーズと合わせて使⽤した場合、データ転送することで同時にデータテストを実施することができます。
RJ 45 ポートは 10G BASE T とマルチギガビットNBASE T をサポートしている為 Cat 5e や Cat 6a ケーブルで
伝送速度を上げることができます。
PoE負荷テスター NuPoE 1SL/4SLシリーズ
➤ 802.3bt および 802.3af/at 規格準拠
➤ フル 0~8 PD クラス
➤ 各チャンネル最⼤ 85W（試験中に設定可能）
➤ PoE イーサネットトラフィックの完全テスト
➤ 19 ” ラックマウント可能
➤ トグルスイッチによる迅速で効率的な設定を実現
➤ WEB GUI/TELNET に寄る設定可能 (NuPOE 4SLM のみ）
➤ PSE からの連続給電及び耐久性の検証
➤ PSE との互換性テスト
➤ システムにおける電源供給確認
WEB GUI/TELNET に寄る設定可能 (NuPOE 4SLM のみ）
主な特⻑
➤ PSE からの連続給電及び耐久性の検証
➤ PSE との互換性テスト
➤ システムにおける電源供給確認
WEB GUI/TELNET に寄る設定可能 (NuPOE 4SLM のみ）
主な特⻑
➤ PSE からの連続給電及び耐久性の検証
➤ PSE との互換性テスト
➤ システムにおける電源供給確認
主な⽤途
型名 NuPOE 1SL NuPOE 4SLM NuPOE 4SLM-90-W
チャンネル数 1 チャンネル 4 チャンネル
電源ソース PSE PSE & DC 12V
冷却ファン 2 個 12 個
WEB/TELNET 未対応 対応
イーサネット速度 10M/100M/1000M/2.5G/5G/10Gbps
規格準拠 IEEE 802.32005 Clause 33 ( IEEE802.3af ), IEEE802.3at, IEEE 802.3bt
PoE 電源バジェット 5~85 W ( ± 2 5%) 各チャンネル 5~90 W( ± 2 5%)
⼨法
300 mm x 162.8 mm x 35.6 mm
443.6 mm x 322.5 mm x 44 mm
温度 動作時︓ 0° C~ 40° C 保存時︓0° C~ 50° C
湿度 動作時︓ 0% ~ 85% ( 但し、結露無し )
保存時︓0% ~ 85% ( 但し、結露無し )
NuPoE 1SL/4SL シリーズ
PoE 負荷テスター 1 スロット⽤ /4 スロット⽤
