NuDOG（ニュー・ドッグ301）は、LANネットワーク及びネットワーク機器のスループット検証 や USB経由でPCへGbEラインのデータ取り込みを可能にするトラフィックジェネレータとタップデバイスが統合されたネットワークツールです。
また、USB2.0経由でGbEの全二重通信モニタを可能とします。HWフィルタ機能を持ち、Wireshark等のアナライザソフトでネットワーク上の全二重（双方向）通信が容易にキャプチャできます。インタフェースは、メタル(RJ45)及びSFPポート両タイプに対応しています。
NuDOG301 USBタイプのコンパクト10/100/1000Mbps
- ◆タップモード：全二重通信の双方向データのキャプチャ
- ◆トラフィックジェネレータ：２ポート1000 UTPのラインレート負荷
＊Provides two test mode for different test requirement
Streams Generation Mode: Simulate the situation of Ethernet streams traffic in real for user to test the DUT performance.
TAP Mode: Monitoring and capture the Ethernet streams of the DUT.
下記のオプションソフトウエアがバンドルされています。
【オプションソフトウエア】
- DApps-TAP: Execute Ethernet TAP function with local and cross-loopback mode display in real stream counter and stream chart
- DApps-StreamGen: Virtual front panel for NuDOG-301(ジェネレータ)
- DApps-2544: The test based on RFC 1242 and RFC 2544
- DApps-2889: The test based on RFC 2285 and RFC 2889
- DApps-QoS: Execute QoS test in VLAN item
- DApps-QoS3: Execute QoS test in IP/ UDP item of Layer3
- DApps-MPT: Automated batch tests for Ethernet tests（自動試験）
NuDOG（ニュー・ドッグ）の上位機種（NuDOG-301）が10/100/1000 Mbps、ARP対応。
＊ NuDOG の対象
[タップモード]
●Wireshark/Ethereal （ワイヤーシャーク/イーサリアル）、
市販ネットワークアナライザ 及びLANアナライザへのデータ供給
[パケットジェネレータモード]
●ネットワーク・システムのパフォーマンスモニタ
●品質保証試験
●トラブル・シューティング
●開発工程での機能・性能試験
●拠点間の伝送遅延測定
| Interfaces: | |
| » | 1 x USB 2.0 port to PC (compatible with USB 1.1) |
| » | 2 x 10/100/1000 Mbps RJ-45 Ethernet ports to the SUT (System Under Test) / DUT (Device Under Test), 2x SFP-Slots. |
| Packet Generation Mode: | |
| » | Layer-2～7 packet generation at speed up to 1000Mbps. |
| » | Generation of up to 128 streams per port. |
| » | Transmission of captured or pre-defined packets stored in on-board memory or external file in matrix mode. |
| » | Error generation – CRC, Alignment, Dribble, IP Checksum, etc. |
| » | High speed capture of packets*, with up to 2K byte frame length for each packet. |
| » | Wirespeed filtering/parsing of packets. |
| » | Supports the insertion and checking of time stamp, sequence no., data integrity checksum, etc. for advanced tests. |
| TAP Mode: | |
| » | High speed capture of network traffic* |
| » | Built-in hardware filter for filtering the packets to be captured. |
| » | Real-time display of traffic statistics. |
| » | Analysis of captured packets using powerful third-party software. |
| » | Broadcasting traffic to the SUT/DUT. |
| Software support: | |
| » | From third-party: Wireshark (Ethereal), EtherPeek, OptiView, Surveyor, etc. |
DApps-StreamGen: Virtual front panel for NuDOG-301(ジェネレータ)
【マルチストリームジェネレーション】
- Number of Streams: パケットストリームの数を選択します。最大数は、64ストリーム。
- Stream Transmit Mode:ストリームの送出を、連続、時間、パケット数で指定します。
:PPS: Packet per second.
:Utilization: ％Percentage of Wirespeed transmission
:Line Rate: Mbytes per second - Frame/Gap control:フレーム間 ギャップのカスタマイズを行います。
- Select StreamD:チェックが入ったストリームを送出します。
- Length (no CRC):パケット長を設定します。
- Append CRC:CRCの有無をチェックします。
- Error Generation:Errorを発生させます。
- Frame Data Config:Frame Editをクリックし、パケットフレームのカスタマイズを行います。
【フレームエディット】
- 本エディターより、送出パケットのカスタマイズを行います。
【パケットの送出とカウンター】

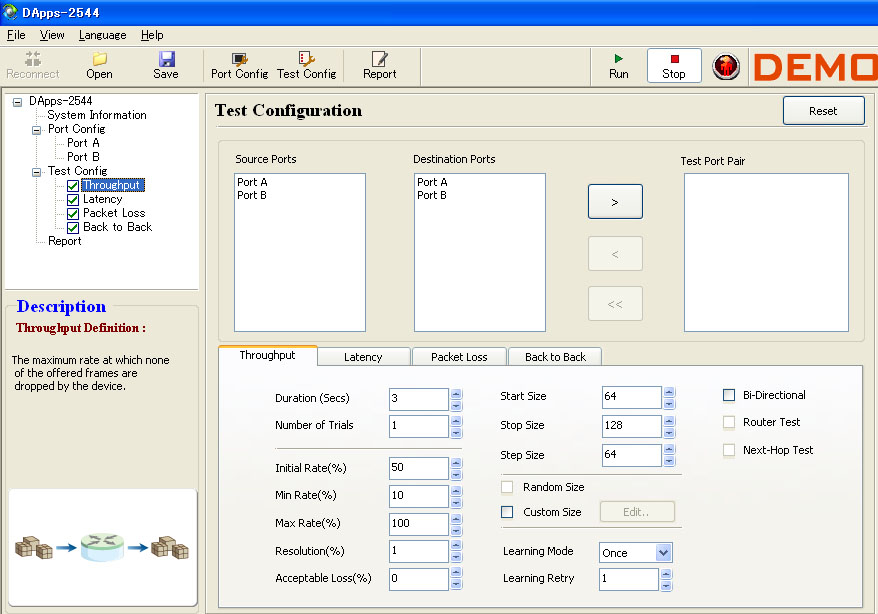

DApps-2544: The test based on RFC 1242 and RFC 2544

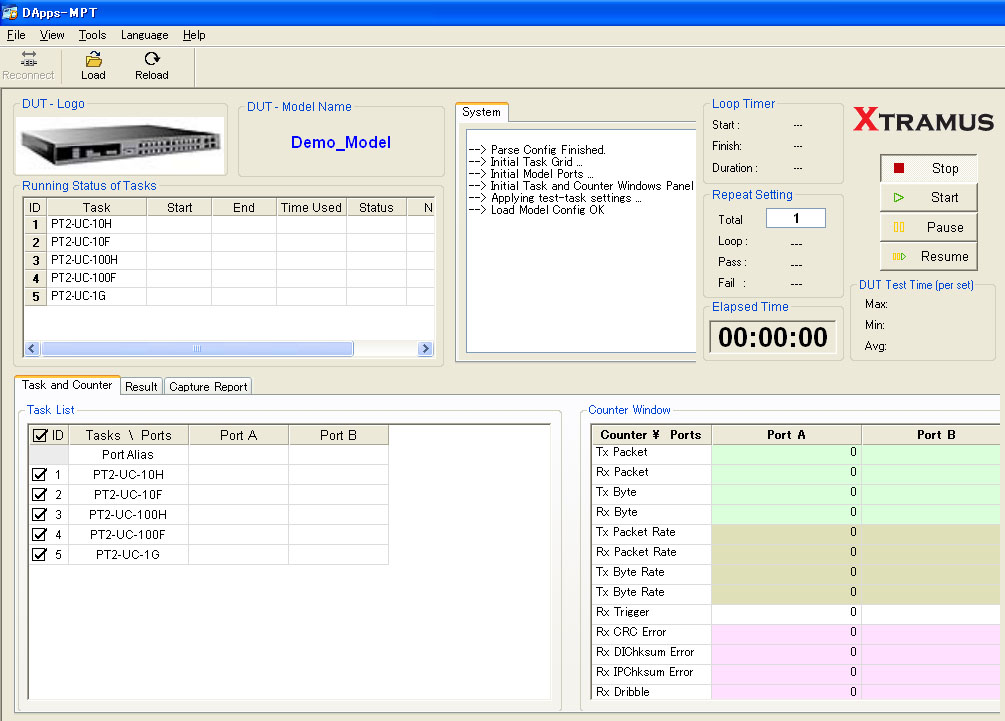

DApps-MPT: Automated batch tests for Ethernet tests（自動試験）
