- 価格 ： 1ライセンス 360,000.- 複数ライセンスの同時購入割引も有ります。
＊初期導入は最小２ライセンスが必要になります。 - 試用版ソフト ： 15日間全機能が利用可能な試用版ソフトを用意しています。
“ IP Traffic - Test & Measure ”ZTI Computing & Telecom社
ZTI Computing & Telecom社製品： GPS / IPネットワークのEnd-to-Endパフォーマンス測定
試用版ソフトなど、お気軽にご連絡ください。
ネットワークの試験ツール「IP Traffic – Test & Measure] ( IPトラフィック）はWindows上で稼動するソフトウェアツールです。
IPトラフィックはパケットジェネレータ、レシーバー、キャプチャ、リプライの各機能を持つツールで、IPネットワークに対してEnd-to-Endのパフォーマンス測定やQoSのためのパフォーマンス測定が可能です。
「IP Traffic – Test & Measure] ( IPトラフィック）の特徴はGPSによって絶対時間を取得し、ZClockによって全てのPCの時間を調整し１ミリ秒単位での正確な時間測定が可能なことです。
IPトラフィックのパケットはシーケンス番号とタイムスタンプを持つため、ラウンドトリップ時間、パケロス、スループットの測定ができます。
トラフィック量も自在に設定できます。 IPトラフィックは同じプログラムの対向通信のため、不要なトラフィックをネットワークに放出することはありません。
制御されたトラフィックは実ネットワークに対してもIPトラフィックでの測定を安全に行うことができます。
IPネットワークであればワイアレス経由、無線LAN、WAN、INS等の環境でも稼動します。
IP トラフィックの基本モジュールはIPジェネレータとIPアンサーです。
16個のジェネレータ16個のアンサーを持ち、最大32セッションが生成できます。 IPトラフィックのジェネレータはIPトラフィックのアンサー宛てのみにパケットを送出します。
アンサーが認識できない場合はパケットの送出を行いません。
ジェネレータで作成できるパケットはTCPとUDPです。
IPバージョンはIPｖ４で本年度中にIPｖ６（WindowsXP）に対応予定。
IPパケットの生成と双方向通信が可能なIPネットワークのテストツールです。
＊IPネットワークのパフォーマンス測定。 RTTの測定。 QoSの為のデータ取得。 開通テスト。
＊テスト環境でのトラフィック生成。 機器の試験。 デバッグ。 負荷試験。
稼働環境・パフォーマンス
O/S ： Windows 98,NT(SP6),2000、XP （XPまたは2000を推奨）
PC ： Pentium3以上のCPUを推奨、 128MBメモリ以上、1024×768以上の表示装置、20MB以上のファイル領域
通信ポート ： COMポート、MODEM、Ether NIC （最小1ポートのイーサネットコネクション）
パフォーマンス： ソフトウェアツールのためパフォーマンスは利用PCや他のアプリ、IPトラフィック設定の影響を受けます。
TCP通信の場合、ジェネレータはアンサーから前のパケットに対するACK応答を受け次のパケットを送出します。
アンサーからのエコーも同様です。
そのためスループットは環境や通信相手により変化するでしょう。
IP Traffic-Test＆Measure：機能概要
| 時間精度 | PC単独 ： PC時間のみの場合は不定 GPS ： 絶対時間をGPSから取得、最小単位5ミリ秒 GPS + ZClock： 絶対時間をGPSから取得、最小単位1ミリ秒 |
| コネクション数 | IPジェネレータ 16個、 IPアンサー 16個 |
| パケット種 | TCP、UDP IPバージョン ： IPｖ４、 （IPｖ6は本年度中に対応予定） |
| IPジェネレータ設定 （マニュアル設定） | データ ：固定データ、ランダムデータ、関数生成、ファイル読込 データ長：固定、ランダム、増減 データ間隔：固定、ランダム、増減、関数、スループット値 オプション：RTT、TOS |
| IPジェネレータ設定 （自動モード） | 一様分布関数、指数分布関数 |
| IPジェネレータStatistics（統計情報） | TXパケット数、TXスループット、TX量、RXパケット数、RXスループット、RX量、RTT、シーケンスエラー（ファイル保存可） |
| レシーバー動作 | アブソーバー、アブソーバーファイル、エコー、エコーファイル、アブソーバー＆ジェネレータ |
| レシーバーStatistics（統計情報） | TXパケット数、TX量、RXパケット数、RXスループット、RX量、エコー失敗数、シーケンスエラー（ファイル保存可） |
| トラフィックオブザーバー（オフライン統計情報表示、保存） | |
| トラフィックスニファー（リアルタイムキャプチャ機能） | |
| Automation Tool (オプション） ：自動パラメタ読み込み、開始・停止操作 | |

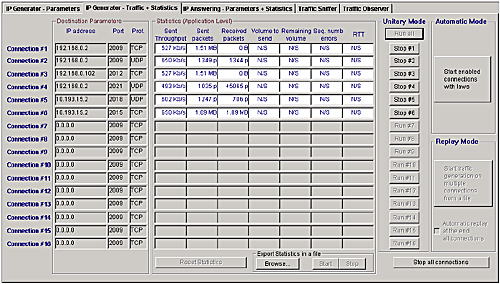

1)IP Traffic : IPジェネレータの統計情報画面
＊ IP Generator ( IPジェネレータ ）
IP ジェネレータはパケットの作成と接続先の設定そしてパケットの送出を行います。
パケットの作成にはUnitaryとAutomaticのモードが選択でき、Unitaryの場合は接続先毎の詳細な設定が可能です。IPジェネレータの接続先は16まで設定できます。
同一IPアドレスや異なるIPアドレ スの設定が可能です。
またパケット種としてTCP/UDPの選択をここで行います。画面はIPジェネレータの統計情報画面です。
パケットの送出 とアンサーからの返送パケット状況の統計情報を表示します。
この統計情報はテキストファイルとして保存が出来ます。

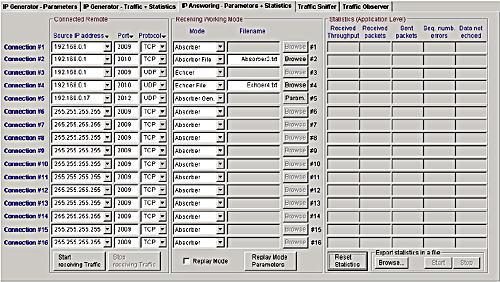

2)IP Traffic : IPアンサーの設定と統計情報画面
＊ IP Answering ( IPアンサー ）
IP アンサーはジェネレータからのパケットを、受け取るだけ（アブソーバ）、受け取てファイル（アブソーバー＆ファイル）、返送（エコー）、返送＆ファイル （エコー&ファイル）、受け取ってジェネレータで返送の5種のモードで動作できます。
画面はIPアンサーの設定と統計情報画面です。
この統計情報はテキストファイルとして保存が出来ます。

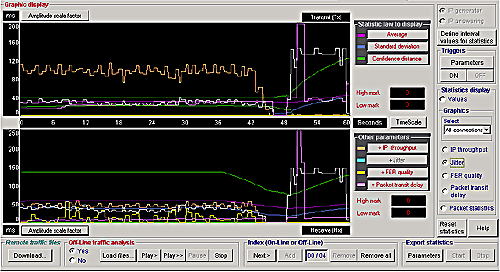

3)IP Traffic : トラフィックオブザーバーの表示画面
＊ Traffic Observer ( トラフィックオブザーバー）
トラフィックオブザーバーはStatisticｓ（統計情報）を表示させる機能です。
IPトラフィックのローカル情報だけでなく、リモートのデータ保存 ファイルをダウンロードして解析することが出来ます。
表示は数値表示やグラフィック表示が可能です。
画面はトラフィックオブザーバーでのスループットのグラフ表示画面です。

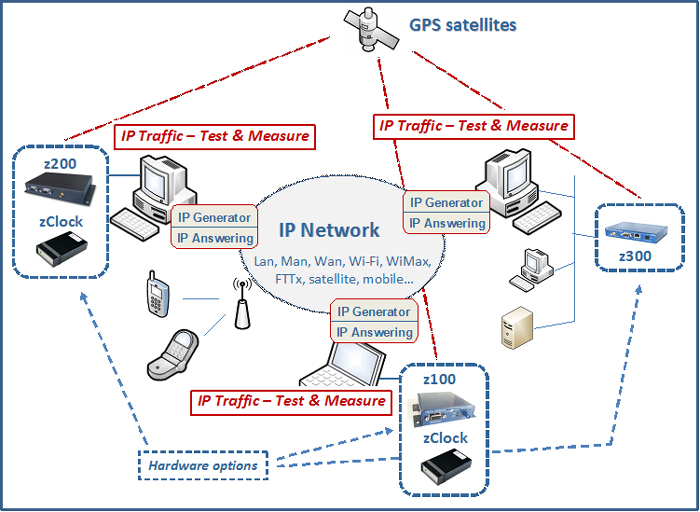

ハードウェアオプション
レシーバモデル（z100、 z200 および z300）のGPSによって同期の使用の環境を、必要な精度に応じてご利用いただけます。
高精度クロック（zClock）は、z100とz200モデルを追加することができ、測定精度が向上します。
zClockは、PCとの接続にパラレルポート（EPPモード）が必要です。
| Configuration | Absolute Time Reference | Accuracy for Measurement |
|---|---|---|
| IP Traffic – Test & Measure | None or user defined. | Not defined (PC clock used) |
| IP Traffic – Test & Measure + (z100 or z200) | YES, provided by the time device synchronized by GPS. Absolute reference. |
5 milliseconds |
| IP Traffic – Test & Measure + zClock | NO or user defined (zClock is initialized with the PC clock). Relative reference. |
1 millisecond |
| IP Traffic – Test & Measure + (z100 or z200) + zClock | YES, provided by the time device synchronized by GPS (zClock is initialized with the GPS time). Absolute reference. |
1 millisecond |
| IP Traffic – Test & Measure + z300 (z300 can be used for multiple PCs running IP Traffic – T & M) |
YES, provided by the NTP time server synchronized by GPS. Absolute reference. |
1 millisecond |

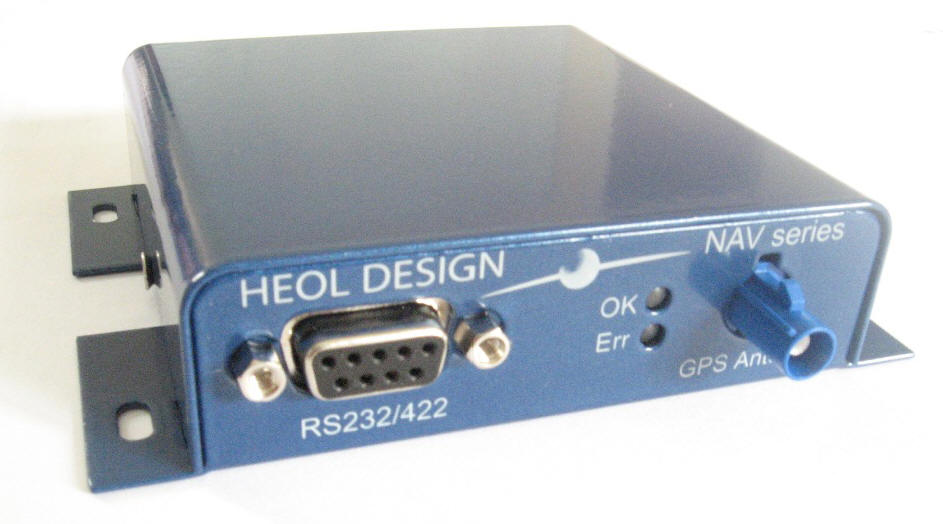

GPS Time Equipement
Timing & Navigation
Based on the Trimble Copernicus technology (Trimble OEM), this sensitive GPS receiver acquires autonomously GPS satellite signals and quickly generates reliable position in extremely challenging environments and even under poor signal conditions.

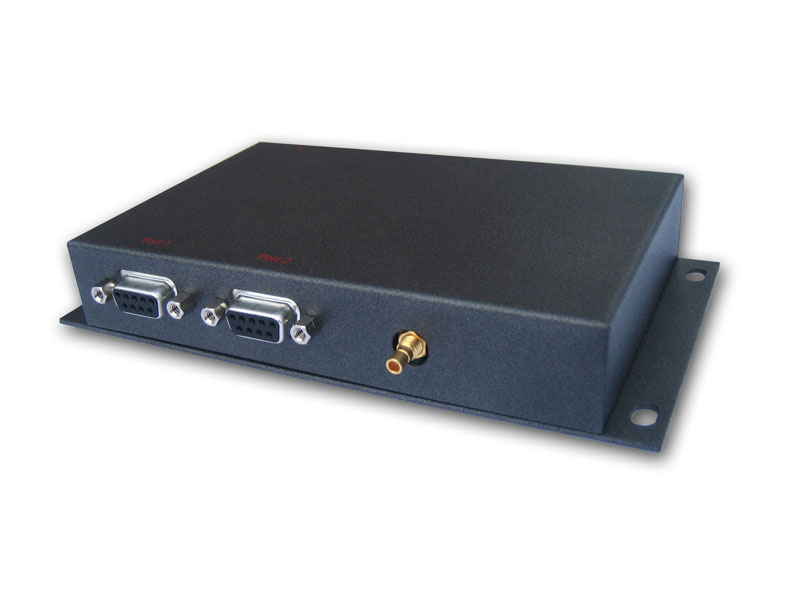

GPS Time Equipment
High Precision Timing
Designed to provide an accurate PPS (pulse per second) signal to use in measurement and industrial applications, this GPS timing module is designed to be used in indoor or outdoor static applications, requiring accurate time stamp reference information.

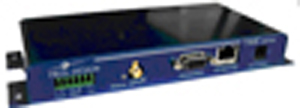

GPS Time Equipment
High Precision

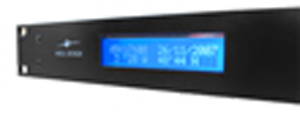

NTP Time Server
This high precision NTP time server with PoE (Power over Ethernet) is designed for indoor or outdoor use and synchronized by GPS, in order to provide accurate timing information for network synchronization and measurement applications. in different metal housings, either compact (z300-C) or 19″ rack mounted form factor (z300-R).

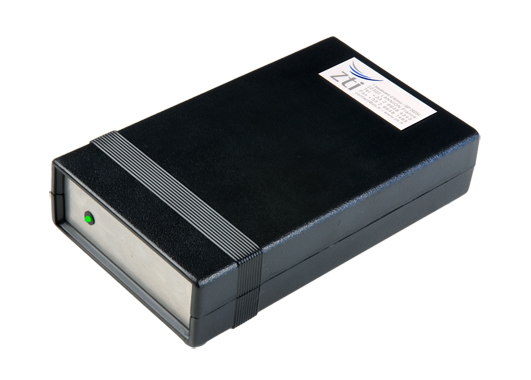

High Precision Clock
The Real Time Clock (RTC) built into most common machines is far from being reliable and most RTCs drift considerably over time. Based on a high stability OCXO (Oven-Controlled Crystal Oscillator) with a fast warm up, the zClock product offers a very precise clock (0,27 ppm) to any PC applications all that in a small and compact device.
